Tapasztalt rozsdamentes acél karimák beszállítójaként első kézből tapasztaltam, hogy ezek az alkatrészek milyen kritikus szerepet játszanak a különböző iparágakban. Az építőipartól az olajon és gázig a rozsdamentes acél karimák csatlakoztatási módja nem csupán műszaki részlet, hanem a sikeres projektvégrehajtás sarokköve. Ebben a blogban a rozsdamentes acél karimák különböző csatlakoztatási módjaival foglalkozom, gyakorlati és tudományosan megalapozott betekintést nyújtva.
Hegesztett csatlakozások
A hegesztett csatlakozások az egyik leggyakoribb és legmegbízhatóbb módszer a rozsdamentes acél karimák összekapcsolására. Ez a módszer magában foglalja a karima csőhöz vagy más alkatrészhez való olvasztását hő segítségével. A hegesztett csatlakozásoknak két fő típusa van: dugós varrat és tompahegesztés.
Aljzathegesztés
A dugós hegesztési csatlakozások ideálisak kisebb csőméretekhez és alacsony nyomású alkalmazásokhoz. Ennél a módszernél a csövet behelyezik a karima foglalatába, majd sarokvarratot alkalmaznak a karima kerülete mentén. A tompahegesztések előnye a könnyű beépítés, valamint az, hogy a tompahegesztésekhez képest kevesebb anyag-előkészítést igényelnek. Azonban nem alkalmasak nagynyomású vagy magas hőmérsékletű alkalmazásokra a hegesztési hibák és a feszültségkoncentráció miatt a varrat gyökerénél.
Butt Weld
A tompahegesztési csatlakozásokat nagyobb csőméretekhez és nagynyomású vagy magas hőmérsékletű alkalmazásokhoz használják. Ennél a módszernél a cső végeit és a karimát leferdítik, hogy V-alakú hornyot hozzanak létre. A két alkatrészt ezután egy vonalba állítják és összehegesztik, így a hornyot olvadt fémmel töltik meg. A tompahegesztések erős és szivárgásmentes kapcsolatot biztosítanak, mivel a varrat a csőfal teljes vastagságán áthatol. Ezek azonban pontosabb beállítást és előkészítést igényelnek, mint a hüvelyes varratok, és a hegesztési folyamat is bonyolultabb.
Csavarozott csatlakozások
A csavarkötések egy másik népszerű módszer a rozsdamentes acél karimák összekapcsolására. Ez a módszer csavarok és anyák segítségével rögzíti a karimákat, így tömítést hoz létre a két alkatrész között. A csavaros csatlakozások könnyen felszerelhetők és szétszedhetők, így ideálisak olyan alkalmazásokhoz, ahol karbantartásra vagy cserére van szükség.
Megemelt homlokkarima
Az emelt felületű karimák a csavarkötéseknél használt karimák leggyakoribb típusai. A megemelt felület tömítőfelületet biztosít, amely segít megelőzni a szivárgást. A két karima közé tömítést helyeznek, és a csavarokat meghúzzák, hogy a tömítést összenyomják és tömítést hozzon létre. A megemelt felületű karimák sokféle alkalmazásra alkalmasak, beleértve az alacsony és nagynyomású rendszereket is.
Gyűrűs csatlakozási karima
A gyűrűs csuklókarimákat nagy nyomású és magas hőmérsékletű alkalmazásokban használják, például az olaj- és gáziparban. Az ilyen típusú karimák fémgyűrűs tömítést használnak, amelyet a karima felületén lévő horonyba helyeznek. A csavarok meghúzásakor a gyűrűtömítés összenyomódik, így fém-fém tömítés jön létre, amely nagyon ellenáll a szivárgásnak és a nyomásnak.
Menetes kapcsolatok
A menetes csatlakozások egyszerű és költséghatékony módszer a rozsdamentes acél karimák összekapcsolására. Ez a módszer magában foglalja a cső és a karima menetét, majd összecsavarozását. A menetes csatlakozások alacsony nyomású alkalmazásokhoz és kis csőméretekhez alkalmasak.
NPT-szál
A National Pipe Thread (NPT) a menetes csatlakozásoknál használt legelterjedtebb menettípus. Az NPT menetek kúposak, ami azt jelenti, hogy a cső és a karima összecsavarásakor szoros tömítést hoznak létre. Az NPT-menetekhez azonban tömítőanyagra, például teflonszalagra vagy csőadagolóra van szükség a szivárgás elkerülése érdekében.
BSP szál
A British Standard Pipe (BSP) menetek a menetes csatlakozásoknál használt másik típusú menetek. A BSP menetek párhuzamosak, ami azt jelenti, hogy önmagukban nem hoznak létre szoros tömítést. A szivárgás elkerülése érdekében tömítőanyagra is szükség van.
A megfelelő csatlakozási mód kiválasztása
A rozsdamentes acél karimák csatlakoztatási módjának megválasztása számos tényezőtől függ, beleértve az alkalmazást, a nyomás- és hőmérsékleti követelményeket, a csőméretet és az anyagkompatibilitást. Rozsdamentes acél karima beszállítóként azt javaslom, hogy a csatlakozási mód kiválasztásakor vegye figyelembe a következő szempontokat:
- Alkalmazás: A különböző alkalmazásoknak eltérő követelményei vannak. Például egy nagynyomású alkalmazáshoz tompahegesztésre vagy gyűrűs csatlakozási karimára lehet szükség, míg az alacsony nyomású alkalmazáshoz dugós varrathoz vagy menetes csatlakozáshoz lehet megfelelő.
- Nyomás és hőmérséklet: A rendszer nyomás- és hőmérséklet-követelményei meghatározzák a csatlakozás szilárdságát és tartósságát. A nagynyomású és magas hőmérsékletű alkalmazások erősebb csatlakozásokat igényelnek, mint például tompahegesztések vagy gyűrűs csatlakozási karimák.
- Csőméret: A cső mérete is befolyásolja a csatlakozási mód kiválasztását. Nagyobb csőméreteknél tompahegesztésre lehet szükség, míg a kisebb csőméreteknél tompahegesztésre vagy menetes csatlakozásokra lehet alkalmas.
- Anyagkompatibilitás: A megfelelő csatlakozás érdekében a karima és a cső anyagának kompatibilisnek kell lennie. A rozsdamentes acél karimák különböző minőségben kaphatók, mint plASTM A182 Gr F304 karimaés316 rozsdamentes acél karimák, mindegyiknek saját tulajdonságai és alkalmazásai vannak.
Rozsdamentes acél karima kínálatunk

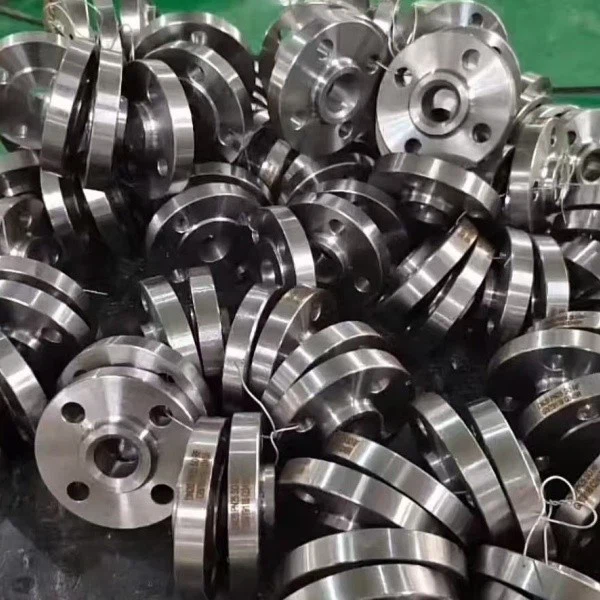

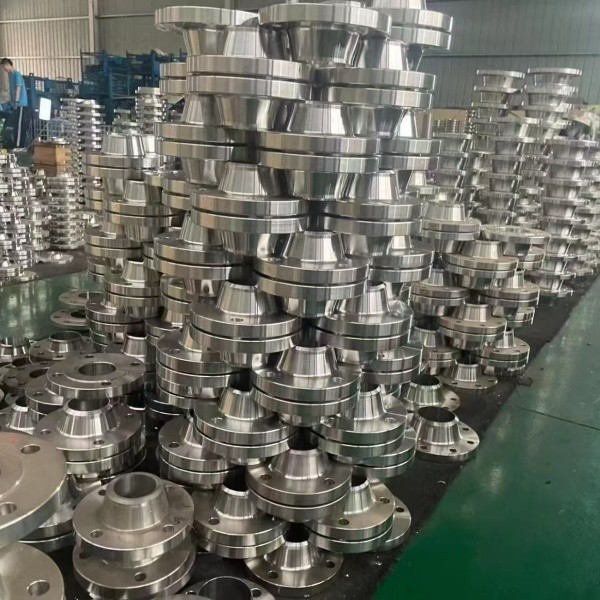

Cégünknél a rozsdamentes acél karimák széles választékát kínáljuk, plKovácsolt rozsdamentes karimák, ASTM A182 Gr F304 karimák és 316 rozsdamentes acél karimák. Karimáink kiváló minőségű anyagok és fejlett gyártási folyamatok felhasználásával készülnek a kiváló teljesítmény és megbízhatóság biztosítása érdekében.
Akár hegesztett, csavarozott vagy menetes csatlakozásra van szüksége, mi a megfelelő megoldást kínáljuk az alkalmazásához. Szakértői csapatunk készséggel áll rendelkezésére a megfelelő csatlakozási mód és karimatípus kiválasztásában az Ön egyedi igényei alapján.
Következtetés
A rozsdamentes acél karimák csatlakoztatási módja minden csőrendszer kritikus szempontja. A megfelelő csatlakozási mód kiválasztásával erős, szivárgásmentes és tartós csatlakozást biztosíthat, amely megfelel az alkalmazás követelményeinek. Rozsdamentes acél karima beszállítóként elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket és szakértői tanácsokat adjunk, hogy segítsünk Önnek a megfelelő döntések meghozatalában projektjeihez.
Ha többet szeretne megtudni rozsdamentes acél karimákról, vagy segítségre van szüksége a megfelelő csatlakozási mód kiválasztásában, kérjük, forduljon hozzánk bizalommal. Csapatunk készen áll az Ön igényeinek megbeszélésére, és személyre szabott megoldást kínál Önnek.
Hivatkozások
- ASME B16.5 - Csőkarimák és karimás szerelvények
- ASTM A182 – Szabványos specifikáció kovácsolt vagy hengerelt ötvözetből és rozsdamentes acélból készült csőkarimákhoz, kovácsolt szerelvényekhez, valamint szelepekhez és alkatrészekhez magas hőmérsékletű kiszolgáláshoz
- API 6A – Kútfej- és karácsonyfa-felszerelés specifikációja
