Szia! Rozsdamentes acél karimák szállítójaként gyakran kérdeznek tőlem, hogyan ellenőrizhetem ezen alapvető alkatrészek síkságát. A rozsdamentes acél karimákat számos iparágban használják, a vízvezeték-szereléstől az olaj- és gázszerelésig, és a laposságuk biztosítása elengedhetetlen a megfelelő tömítéshez és az általános teljesítményhez. Ebben a blogbejegyzésben megosztok néhány gyakorlati módszert és tippet a rozsdamentes acél karima laposságának ellenőrzéséhez.
Miért számít a laposság?
Mielőtt belemerülnénk az ellenőrzési módszerekbe, gyorsan beszéljünk arról, miért olyan fontos a laposság. A nem lapos karima szivárgást okozhat a csőrendszerben. Ha két karimát összecsavaroznak, szoros, egyenletes tömítést kell készíteni. Ha az egyik vagy mindkét karima meghajlott vagy egyenetlen, rések lesznek, ahol a folyadékok vagy gázok kiszabadulhatnak. Ez nemcsak a hatékonyság hiányához vezet, hanem bizonyos iparágakban biztonsági kockázatot is jelenthet.
Szemrevételezés
A rozsdamentes acél karima laposságának ellenőrzésének első lépése egy egyszerű szemrevételezés. Fogj egy jó zseblámpát, és alaposan nézd meg a karima felületét. Keresse a sérülés minden nyilvánvaló jelét, például horpadásokat, karcolásokat vagy vetemedéseket. Néha egy gyors pillantás nagy problémákat is feltárhat.
Ha bármilyen látható szabálytalanságot észlel, az egy piros zászló. A súlyosan sérült karimát azonnal ki kell cserélni. Még a kisebb karcolások is befolyásolhatják a laposságot és a megfelelő tömítés kialakításának képességét, ezért ügyeljen ezekre is.
Egyenes él használata
A karima laposságának ellenőrzésének egyik leggyakoribb és legegyszerűbb módja az egyenes él használata. Fémet vagy precíziós egyenes élt szerezhet be a helyi vaskereskedésben. Helyezze az egyenes élt a karima felületére különböző szögekben.
Ha hézagok vannak az egyenes él és a karima között, az azt jelenti, hogy a karima nem lapos. Ezeknek a réseknek a méretéhez hézagmérőt használhat. A hézagmérő különböző vastagságú vékony fémcsíkok halmaza. Csúsztassa a megfelelő csíkot a résbe, hogy meghatározza, milyen messze van a síkság.
Ideális esetben a résnek minimálisnak kell lennie. Az ipari szabványok általában meghatározzák a maximális megengedett rést a különböző típusú karimákhoz. Például egyes alkalmazásokban a 0,002 hüvelyknél nagyobb hézag elfogadhatatlan lehet.
Lézeres mérőeszközök
A pontosabb és csúcstechnológiás megközelítés érdekében lézeres mérőeszközöket használhat. Ezek az eszközök úgy működnek, hogy lézersugarat bocsátanak ki a karima felületén, és több ponton mérik a távolságot.
A lézeres mérőeszköz használatának előnye, hogy gyorsan részletes térképet tud készíteni a karima felületéről. Még a legapróbb lapossági eltéréseket is képes érzékelni, amelyeket egy egyenes él esetleg kihagy. Egyes lézeres eszközök számítógéphez is csatlakoztathatók, lehetővé téve az adatok elemzését és jelentések készítését.
A lézeres mérőeszközök azonban meglehetősen drágák lehetnek. Ha Ön egy kisvállalkozás, vagy csak időnként kell ellenőriznie a karimákat, az egyenes él és a hézagmérő költséghatékonyabb megoldás lehet.
Felületi lemez módszer
Egy másik megbízható módszer a felületi lemez módszer. Szüksége lesz egy nagy, lapos felületű gránit- vagy öntöttvas lemezre. Helyezze a karimát a felületi lemezre, és mérőórával mérje meg a karima felületén lévő magasságváltozásokat.
A számlapjelző egy precíziós műszer, amely nagyon kis magasságváltozásokat is képes érzékelni. Mozgassa az indikátort a karimán keresztül egy rácsmintázatban, rendszeres időközönként végezzen méréseket. Jegyezze fel a mért értékeket, és számítsa ki a maximális és minimális értékeket. Az ezen értékek közötti különbség képet ad a karima lapossági eltéréséről.
Ez a módszer nagyon pontos, de időigényes lehet. Gyakran használják minőség-ellenőrző laboratóriumokban, ahol pontos mérésekre van szükség.
A rozsdamentes acél karimák és laposság típusai

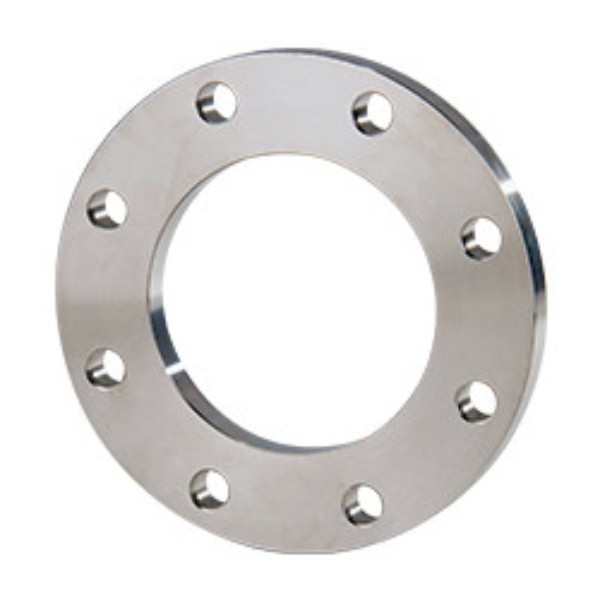

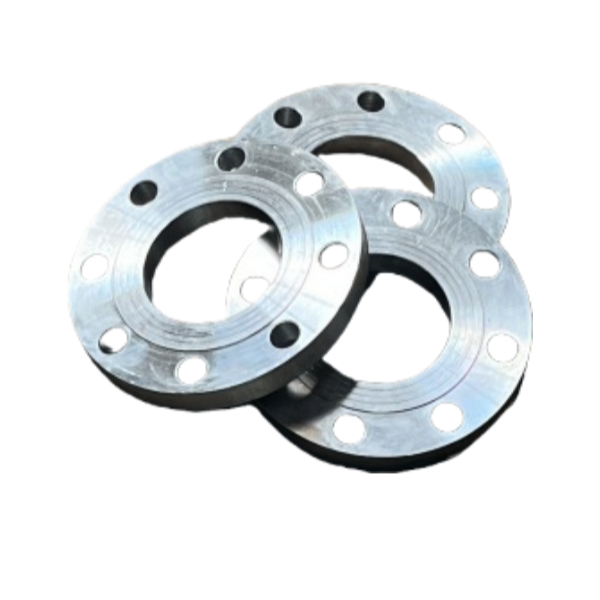

Amikor a különböző típusú rozsdamentes acél karimákról van szó, a síkossági követelmények eltérőek lehetnek. Például,Lapos hegesztő acél karimagyakran használják alacsony nyomású alkalmazásokban. Bár még mindig viszonylag laposnak kell lennie, a laposság tűrése kissé elnézőbb a nagynyomású rendszerekben használt karimákhoz képest.
Kovácsolt rozsdamentes karimákerejükről és tartósságukról ismertek. Ezeket a karimákat gyakran használják kritikus alkalmazásokban, ahol elengedhetetlen a tökéletes tömítés. Ennek eredményeként a kovácsolt rozsdamentes karimák síkossági követelményei általában szigorúbbak.
ASTM A182 F347 karimaegy speciális típusú karima, amely megfelel bizonyos ASTM szabványoknak. Ezek a szabványok a síkságra vonatkozó követelményeket is tartalmazzák. Az ASTM-kompatibilis karimák használatakor fontos a pontos előírások betartása a megfelelő teljesítmény biztosítása érdekében.
A karima laposságát befolyásoló tényezők
Számos tényező befolyásolhatja a rozsdamentes acél karima laposságát. A gyártási folyamat során a nem megfelelő megmunkálás vagy hőkezelés vetemedést okozhat. Ha a karimát a hőkezelés után nem egyenletesen hűtik le, belső feszültségek alakulhatnak ki, amelyek deformációhoz vezethetnek.
A szállítás és kezelés a karimát is károsíthatja. A karimák durva kezelése, leejtése vagy helytelen egymásra rakása horpadásokat és vetemedést okozhat. Még a tárolási feltételek is számítanak. Ha a karimákat nedves környezetben tárolják, rozsdásodhatnak, ami szintén befolyásolhatja a laposságot.
A karima síkságának megőrzése
Miután ellenőrizte a rozsdamentes acél karimák laposságát, és megbizonyosodott arról, hogy megfelelnek a követelményeknek, fontos megőrizni a laposságát. A karimák felszerelésekor ügyeljen a megfelelő nyomatékra a csavarok meghúzásakor. A túlfeszítés vagy az egyenetlen meghúzás a karima meghajlását okozhatja.
A rendszeres ellenőrzés szintén jó ötlet. Rendszeresen ellenőrizze a karimákat, hogy nincsenek-e rajta kopás, sérülés vagy síkságváltozás jelei. Ha bármilyen problémát észlel, azonnal foglalkozzon velük, hogy elkerülje a komolyabb problémákat.
Következtetés
A rozsdamentes acél karima síkságának ellenőrzése fontos része a csőrendszer megfelelő működésének. Legyen szó egyszerű szemrevételezésről, egyenes élről vagy csúcstechnológiás lézeres mérőeszközről, a cél az, hogy a karima felülete a lehető leglaposabb legyen.
Rozsdamentes acél karima beszállítóként megértem a kiváló minőségű termékek biztosításának fontosságát. Ha a rozsdamentes acél karimák piacán dolgozik, vagy további információra van szüksége a síkossági követelményekről, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk megtalálni az Ön egyedi igényeinek megfelelő karimákat, és biztosítsuk, hogy megfeleljenek a legmagasabb minőségi követelményeknek.
Hivatkozások
- ASME B16.5 - Csőkarimák és karimás szerelvények.
- ASTM A182 – Szabványos specifikáció kovácsolt vagy hengerelt ötvözetből és rozsdamentes acélból készült csőkarimákhoz, kovácsolt szerelvényekhez, valamint szelepekhez és alkatrészekhez magas hőmérsékletű kiszolgáláshoz.
